ИС-3

Описание

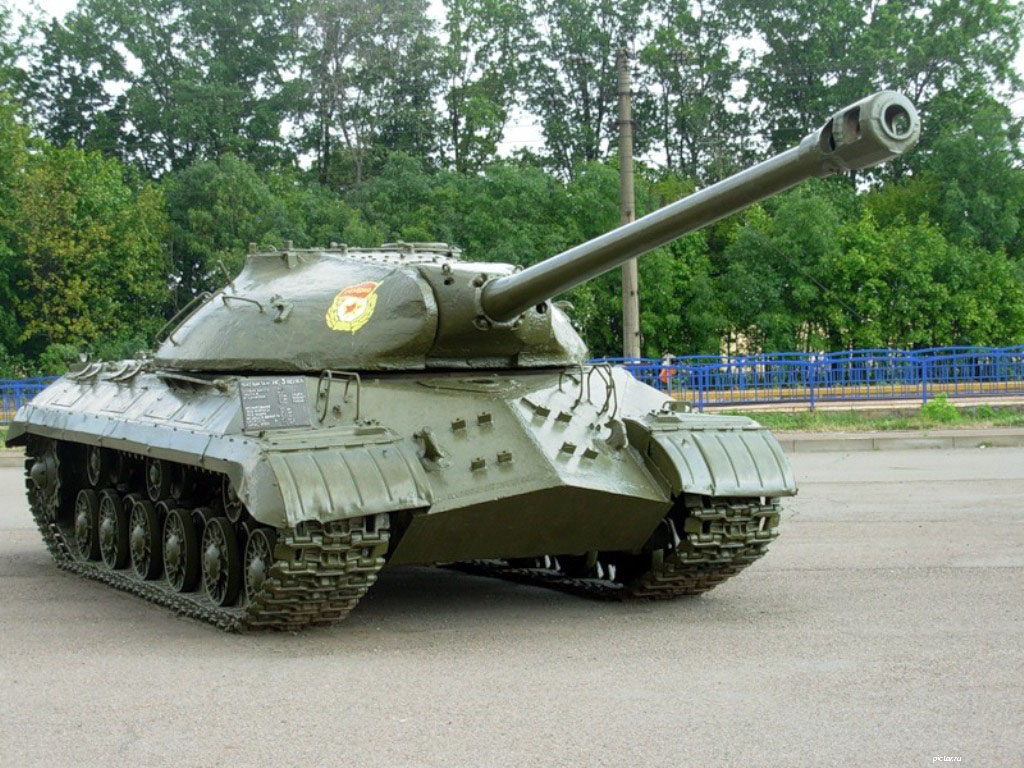

ИС-3 (Объект 703) – советский тяжёлый танк разработки периода Великой Отечественной войны, запущенный в серийное производство в последние её дни и не успевший принять участие в боях. Поэтому эту боевую машину чаще считают одним из первых послевоенных советских танков.

Аббревиатура ИС означает «Иосиф Сталин» – официальное название серий советских тяжёлых танков выпуска 1943-1953 годов. Индекс 3 соответствует третьей серийной модели танка этого семейства. Из-за характерной формы верхней лобовой части корпуса получил прозвище «Щука».

Создание проекта нового тяжёлого танка под условным названием «Кировец-1» началось в конце лета 1944 года. Первая опытная партия тяжёлых танков ИС-3 покинула заводские цеха в мае 1945 года. Пушка снабжалась двухкамерным дульным тормозом и горизонтальным клиновым затвором с полуавтоматикой механического типа. Скорострельность 2-3 выстр/мин. Боекомплект пушки состоял из 28 выстрелов раздельного заряжания, в том числе 18 с осколочно-фугасными снарядами и 10 с бронебойными. На крыше башни, на турели находился зенитный 12,7-мм пулемёт ДШК. Запас хода – 340 км. Танк ИС-3 находился в серийном производстве до середины 1946 года (в 1945 году какое-то время вместе с ИС-2). ИС-3 поступали на вооружение тяжёлых танкосамоходных полков Советской Армии.

При разработке проекта танка ИС-3 были учтены выводы комиссии, которая исследовала во фронтовых условиях боевые повреждения, полученные танками в ходе Курской битвы. Обращало на себя внимание массовое поражение лобовых элементов корпуса и башни. Поэтому было принято решение проработать на базе танка ИС-2 новую конструкцию башни и корпуса для придания им обтекаемой формы и резко дифференцировать броневую защиту. В результате конструкторских работ наклон сваренных листов, особенно в передней части корпуса, был доведён до максимально возможного. Толстые 110-мм плиты лобовой брони располагались так, что образовывалась трёхскатная, конусообразная, вытянутая вперёд носовая часть, получившая название «щучий нос». Люк разместили в крыше над водителем, чего не было в танках ИС-1 и ИС-2. Отпала необходимость в сквозной смотровой щели в лобовой броне перед механиком-водителем – её заменили перископические смотровые приборы. Новые конструктивные формы брони обеспечили лучшую противоснарядную защиту. Новая, приплюснутая, конструкция башни впоследствии использовалась и в ИС-7, и в Т-10, и также обеспечивала значительно лучшую снарядостойкость по сравнению с предыдущими вариантами башен, устанавливаемых на советских танках.

Модификации

• ИС-3М – модернизированная версия ИС-3.
• ИС-3К – командирская версия танка ИС-3, оборудованная дополнительной радиостанцией Р-112 и зарядным устройством АБ-1-П/30.
• ИС-3МК – командирская версия танка ИС-3М с таким же, как на ИС-3К, оборудованием.

ИС-3 имел классическую компоновку, с расположением моторно-трансмиссионного отделения в кормовой части, отделения управления – в лобовой, а боевого – в средней. Экипаж танка состоял из четырёх человек: механика-водителя, наводчика, заряжающего и командира.

ИС-3 имел мощную и сильно дифференцированную броневую защиту (для своего времени на 1945 год), расположенную под оптимальными углами наклона и рассчитанную, в первую очередь, на защиту от огня наиболее мощных современных танковых и противотанковых орудий в лобовой плоскости и от огня большинства танковых и противотанковых орудий – в первую очередь от немецких 88-мм нарезных танковых пушек 8.8 cm KwK 43 и 7,5 cm KwK 42, и при этом обеспечивала фактически полную защищённость от наиболее распространённых буксируемых 75-мм противотанковых пушек 7.5 cm Pak 40.

Броневой корпус танка собирался при помощи сварки из катаных листов гомогенной броневой стали толщиной 20, 30, 60, 90 и 110 мм. Лобовое бронирование танка выполнялось из бронеплит толщиной 110 мм по схеме, известной как «щучий нос», и состояло из двух сходившихся клином левой и правой верхних плит, расположенных под наклоном 56° к вертикали и с подворотом 43°, нижней плиты, расположенной под углом 63°, и крыши отделения управления, расположенной под наклоном 73°. Каждый из бортов корпуса состоял из двух бронеплит толщиной 90 мм: верхней, расположенной под углом 60° и образовывавшей бортовую нишу, и вертикальной нижней. Помимо этого, верхняя часть бортов прикрывалась 30-мм экранами, расположенными под углом 30°, вместе с небронированными надгусеничными полками, образовывавшими дополнительные бортовые ниши, доступ к которым осуществлялся снаружи танка. Кормовая часть собиралась из 60-мм бронеплит: нижней, расположенной под углом 41°, и нескольких верхних, имевших наклон 48°. Крыша корпуса выполнялась из нескольких 20-мм бронелистов. Днище корпуса, плоское в районе трансмиссионного отделения и «корытообразное» в остальной части корпуса, было штампованным и также изготавливалось из 20-мм бронелиста.

Башня ИС-3 представляла собой цельную фасонную отливку из гомогенной броневой стали и имела близкую к приплюснутой полусферической форму, каплевидную в плане. Толщина стенок башни в бортах и корме колебалась от 220 мм в нижней части до 110 мм в верхней, в лобовой же части она доходила до 255 мм. В целом углы наклона, составлявшие от −8° до 35°, были подобраны таким образом, чтобы в любой точке стенок башни их горизонтальная толщина составляла не менее 160 мм. В лобовой части башни имелись амбразуры для орудия и спаренного пулемёта, прикрывавшиеся закреплённой на стволе пушки литой бронемаской, толщина которой достигала 250 мм.

Основным вооружением ИС-3 являлась 122-мм нарезная танковая пушка Д-25Т образца 1943 года, имевшая длину ствола 48 калибров / 5852 мм и начальную скорость бронебойного снаряда 800 м/с. Пушка Д-25Т имела горизонтальный клиновой затвор с полуавтоматикой механического типа, электромагнитный и механический спуски. Противооткатные устройства пушки состояли из гидравлического тормоза отката и гидропневматического накатника, располагавшихся над стволом орудия слева и справа, соответственно. Орудие устанавливалось в лобовой части башни на цапфах в спаренной с пулемётом установке, позволявшей её наведение в вертикальной плоскости при помощи механизма секторного типа в пределах от −3 до +20°.

Наведение спаренной установки на цель осуществлялось при помощи телескопического шарнирного прицела ТШ-17, имевшего увеличение 4× и поле зрения 15°. Помимо этого, для стрельбы с закрытых позиций пушка была оборудована боковым уровнем и указателем азимута.

Боекомплект пушки состоял из 28 выстрелов раздельно-гильзового заряжания с бронебойными и осколочно-фугасными пушечными стальными длинными гранатами. Из снарядов 25 размещались в лотковых укладках по бортам башни, ещё 3 находились на подставках в боевом отделении. Из гильз по 6 размещались в укладках по обеим сторонам от водителя, по 4 размещались на верхних листах подкрылков корпуса, 5 находились в укладке на полу боевого отделения, остальные размещались в хомутковых укладках: две – на перегородке моторного отделения и ещё одна – на правом борту корпуса. Поскольку осколочно-фугасные снаряды отличались бо́льшими размерами, в 11 из мест боеукладки могли размещаться только бронебойные снаряды.

В спаренной с пушкой установке размещался 7,62-мм пулемёт ДТМ. Боекомплект пулемёта составлял 2000 патронов: 1200 – с лёгкой пулей, 200 – с бронебойно-зажигательной и 600 – с трассирующей. Из них 756 патронов в 12 дисковых магазинах по 63 патрона, остальные 1244 хранились в штатной укупорке не снаряжёнными в магазины.

На крыше башни, на кольцевой турельной установке, размещался 12,7-мм зенитный крупнокалиберный пулемёт ДШК или ДШКМ, имевший круговой обстрел при углах вертикальной наводки от −4 до +84°. Пулемёт снабжался коллиматорным прицелом К-8Т, рассчитанным на огонь по воздушным целям, двигавшимся со скоростью до 400 км/ч на высоте до 400 м. Также пулемёт мог использоваться и для стрельбы по наземным целям, однако его использование было сопряжено со значительным риском для стрелка, который должен был для этого по пояс подняться из люка из-под защиты брони. В походном положении пулемёт демонтировался с турели и закреплялся на правом борту башни. Боекомплект пулемёта составлял 300 патронов в 6 лентах по 50 штук. Из этого числа 225 патронов были снаряжены бронебойно-зажигательными пулями Б-32, а 75 – бронебойно-зажигательными трассирующими БЗТ. Так же в боевом отделении для экипажа размещались 25 оборонительных гранат Ф-1 или наступательных РГ-42 и два 7,62-мм пистолета-пулемёта ППС-43 и 1000 патронов к ним.

Механик-водитель в небоевых условиях осуществлял наблюдение за местностью из своего люка, в бою же он пользовался перископическим смотровым прибором МК-4 – копией британского Mk.IV, дававшим круговой обзор. Прибор был выполнен легкосъёмным и перед открытием крышки люка механика-водителя его необходимо было снять. На танках, модернизированных до стандарта ИС-3М, имелся также пассивный прибор ночного видения ТВН-1, который мог устанавливаться на место МК-4 или на отдельной стойке при вождении с открытым люком. Конструкция смотрового прибора механика-водителя была также изменена, устраняя ненужный с места водителя круговой обзор^[9]. Командир танка, наводчик и заряжающий также имели по одному прибору МК-4, которые размещались на крыше башни. При модернизации до стандарта ИС-3М, командирский МК-4 заменялся на более приспособленный для этой цели бинокулярный прибор ТПК-1, обеспечивавший 1× или 5× увеличение.

Для внешней связи на ИС-3 имелась симплексная телефонно-телеграфная радиостанция 10РК-26, размещавшаяся в башне танка слева от пушки и оборудовавшаяся штыревой антенной длиной от 1 до 4 м. 10РК-26 обеспечивала связь в телефонном режиме на дальность до 35-40 км с места и 20-25 км на ходу. Для внутренней связи на танке устанавливалось телефонное танковое переговорное устройство ТПУ-4-бис-Ф на всех членов экипажа, соединённое с радиостанцией.

На ИС-3 устанавливался V-образный 12-цилиндровый четырёхтактный дизельный двигатель жидкостного охлаждения модели В-11, развивавший мощность 520 л. с. Система питания двигателя включала четыре топливных бака общей ёмкостью 425 л, расположенных в моторном отделении по бокам от двигателя и во внутренних надгусеничных нишах, а также четыре внешних цилиндрических топливных бака, размещённых на крыше моторного отделения, ёмкостью по 90 л топлива. Система охлаждения двигателя состояла из двух пластинчато-трубчатых радиаторов, расположенных полукругом над главным фрикционом, на валу которого крепились и вентиляторы. Для облегчения пуска в холодное время года двигатель оснащался устройством подогрева.

В состав трансмиссии ИС-3 входили:

• многодисковый главный фрикцион сухого трения (сталь по феродо) с сервоприводом;
• механическая четырёхходовая четырёхступенчатая коробка передач с понижающей передачей;
• два бортовых механизма поворота, состоявшие из планетарного ряда, остановочных барабанов, многодискового фрикциона сухого трения (сталь по стали) и ленточного тормоза;
• две планетарные бортовые передачи.

Ходовая часть ИС-3 с каждого борта состояла из ведущего колеса, ленивца, шести сдвоенных литых необрезиненных опорных катков диаметром 550 мм и трёх сдвоенных обрезиненных литых поддерживающих катков диаметром 385 мм. Подвеска опорных катков – индивидуальная, торсионная, без амортизаторов.

Гусеница ИС-3 – шириной 650 мм, стальная, мелкозвенчатая, цевочного зацепления, с открытым металлическим шарниром. Гусеница каждого борта состояла из 86 траков, поначалу – из 43 гребневых и 43 плоских, но с 1947 года гусеницы танка стали собираться только из гребневых траков.

Вопреки расхожему мнению, встречающемуся в устаревших источниках, танки ИС-3 не применялись в боевых действиях Второй мировой войны, но именно эти боевые машины в количестве 52 штук 7 сентября 1945 года приняли участие в Берлинском параде союзных войск в честь победы во Второй мировой войне в составе частей Красной Армии, где произвели сильное впечатление на западных союзников СССР по антигитлеровской коалиции. Существует также мнение, что ИС-3 могли использоваться во время боевых действий против Японии в августе 1945 года в рамках боевых испытаний.

ИС-3 использовались при подавлении Венгерского восстания 1956 года. Потери машин были единичные. Венгерские события стали единственным эпизодом участия ИС-3 в боевых действиях в составе ВС СССР.

ИС-3 практически не поставлялись союзникам СССР по Варшавскому договору. Два танка были в 1946 году переданы Польше для ознакомления с конструкцией машины и подготовки инструкторов. Впоследствии танки использовались на парадах и в качестве учебных вплоть до 1970-х годов. Ещё один танк был в 1950 году передан Чехословакии.

Наибольшее же количество ИС-3 было поставлено в Египет, получивший в общей сложности 100 машин как базовой модификации, так и ИС-3М. Первые из них поступили в конце 1950-х годов, основная же часть танков была поставлена в 1962-1967 годах. В составе египетской армии ИС-3 применялись в ходе Шестидневной войны 1967 года. Значительных успехов в ходе той войны ИС-3 не достигли, находясь, как правило, в руках малообученных экипажей и действуя в условиях высокоманёвренной войны против более подвижных и в целом современных танков противника, обладавшим вдобавок более высоким темпом огня, такими как «Центурион» или M48, хотя несколько последних ИС-3 всё же удалось подбить. При отступлении же египетские войска попросту бросили свои танки, включая ИС-3, всего египтяне в той войне потеряли 72 танка этого типа, больше половины из которых было брошено в исправном состоянии. К Войне Судного дня 1973 года в египетской армии ещё оставался один полк, укомплектованный ИС-3, но сведений об участии его в той войне нет.

Некоторое количество подбитых или брошенных египтянами в 1967 году машин было захвачено Армией обороны Израиля и эксплуатировалось в составе собственных бронетанковых сил до начала 1970-х годов как в качестве боевых машин, так и танковых тягачей. Часть танков при этом получила вместо изношенных собственных двигателей дизели В-54, снятые с танков Т-54/55, часто при этом переносилась и крыша моторно-трансмиссионного отделения. В боевых действиях в качестве танков ИС-3 израильтянами не применялись, но несколько машин с демонтированными двигателем и трансмиссией, на месте которых размещались дополнительные боеприпасы, использовались в 1969-1970 годах в ходе Войны на истощение в качестве неподвижных огневых точек, причём два из них после израсходования боеприпасов были вновь захвачены египетскими войсками.

Значительное количество ИС-3 было передано КНДР, в 1960-х годах на вооружении Корейской народной армии имелось, по меньшей мере, два полка, вооружённых ими.

В ходе вооружённого конфликта на востоке Украины в 2014 году ИС-3, стоявший в виде памятника в Константиновке, был приведён в рабочее состояние и сведён с постамента. По сообщениям самих членов вооружённых формирований ДНР, 30 июня 2014 года танк впервые был применён в бою под Ульяновкой. В июле оставленный вооружёнными формированиями танк был захвачен украинской армией после восстановления контроля над Константиновкой. Сейчас находится в Киеве возле Национального военно-исторического музея. В 2014-2015 годах Московский монетный двор отчеканил серию жетонов посвящённых ополченцам Донбасса, один из них – «2 войны ИС-3» посвящён бою у села Ульяновка.

Несмотря на множество технических новшеств и явный прогресс особенно в революционной схеме бронирования корпуса и башни по сравнению со своим «танком-предшественником» ИС-2, ИС-3 имел ряд недостатков, многие из которых были унаследованы от всё того же ИС-2. Уже в начале 1946 года была создана комиссия по анализу дефектов этого танка, которая выявила целый ряд проблем – выход из строя двигателя, ненадёжная работа коробки передач, проблемы элементов бронекорпуса в районе моторно-трансмиссионного отделения и так далее. Основной причиной столь многочисленных проблем можно считать тот факт, что ИС-3, проектировавшийся в ходе Великой Отечественной войны, оставался по сути «продукцией особого периода». Потребности фронта диктовали жёсткие временные рамки работ, поэтому детальную проработку проекта нового танка провести физически не успели. Многие технические решения, в том числе и не самые удачные, были в готовом виде заимствованы у ИС-2, а новые узлы зачастую не успевали окончательно «довести до ума».

В итоге, с учётом имеющихся недостатков, все танки ИС-3 были подвергнуты модернизации и переделкам по программе УКН (устранение конструктивных недостатков), однако танки так и не были доведены до необходимого уровня эксплуатационных требований. В середине 1946 года ИС-3 сняли с производства.
