Т-60

Описание

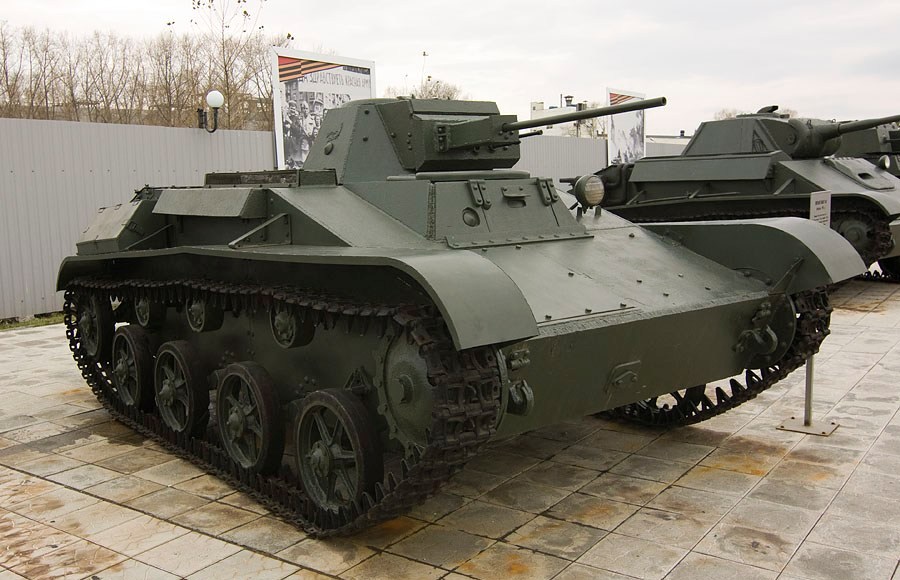

Т-60 – советский лёгкий танк периода Второй мировой войны, разработан в августе 1941 года на московском заводе № 37 под руководством Николая Александровича Астрова, ведущего разработчика всей отечественной линейки лёгких танков того периода. В сентябре того же года Т-60 был принят на вооружение Рабоче-Крестьянской Красной армии и серийно выпускался на нескольких машиностроительных заводах. Производство Т-60 продолжалось до февраля 1943 года, когда он был заменён на сборочных линиях более мощным лёгким танком Т-70. Всего было выпущено 5920 лёгких танков Т-60, которые приняли активное участие в боях Великой Отечественной войны в 1941-1943 годах. Небольшое число уцелевших в боях Т-60 использовалось как танки-разведчики, тягачи, учебные машины вплоть до конца войны. На базе Т-60 в 1941 году была построена первая самоходная установка БМ-8-24 класса реактивных систем залпового огня на танковом шасси. Вскоре после окончания войны Т-60 был снят с вооружения Советской армии, до настоящего времени сохранилось шесть подобных танков в музеях России и Финляндии.

Главный конструктор завода № 37 Н. А. Астров с самого начала видел бесперспективность попыток освоения серийного выпуска Т-50 на своём предприятии. Вместо этого он и сотрудники его конструкторского бюро за две недели в конце июля 1941 года спроектировали и изготовили прототип нового лёгкого танка на базе хорошо освоенного на заводе плавающего танка Т-40. От последнего были заимствованы компоновочная схема, узлы ходовой части, трансмиссии, электрооборудование и установка вооружения. За счёт отказа от возможности движения на плаву (в начале войны Т-40 практически не применялись в таком качестве) были увеличены по толщине и установлены под более выгодными углами лобовые бронеплиты танка. Изначально вооружение оставалось прежним по сравнению с Т-40 – один 12,7-мм крупнокалиберный пулемёт ДШК и один 7,62-мм пулемёт ДТ. После согласования с представителем военной приёмки В. П. Окуневым, Н. А. Астров написал письмо на имя И. В. Сталина с информацией о новой машине и предложением о её выпуске на заводе № 37 вместо Т-50.

После разработки лёгкого танка Т-60 московский завод № 37 выпустил 20 машин этого типа, после чего в ноябре 1941 года началась его эвакуация в Свердловск. Бронекорпуса Т-60 для завода № 37 в Москве производил Коломенский машиностроительный завод имени Куйбышева. В октябре 1941 года его цеха, занимавшиеся выпуском бронекорпусов для Т-60, были эвакуированы в Киров на площадку Кировского машиностроительного завода Народного комиссариата путей сообщения имени 1 Мая. На базе этих двух предприятий был создан новый завод № 38, который в январе 1942 года построил свои первые танки Т-60 по чертежам завода № 37. Красноармейский судостроительный завод (№ 264) г. Сталинграда также наладил выпуск лёгких танков Т-60. Самое большое количество лёгких танков Т-60 в 1941-1942 гг. построил ГАЗ. В качестве смежников в технологическом процессе изготовления бронекорпусов и башен Т-60 участвовали Подольский и Ижорский заводы (для московского завода № 37), Выксунский завод (для ГАЗа), Новокраматорский машиностроительный, Ворошиловградский паровозостроительный и Мариупольский металлургический имени Ильича (для ХТЗ). 20-мм пушки поступали с Ковровского завода № 2, Тульского оружейного завода № 535, Медногорского завода № 314 и Куйбышевского завода № 525. Траки изготавливались на Сталинградском тракторном заводе имени Дзержинского.

Т-60 имел типичную компоновочную схему для советских лёгких танков того времени. Танк имел пять отделений, перечисленных ниже в порядке от лобовой части машины к корме:

· трансмиссионное отделение;

· отделение управления;

· моторное отделение по правому борту середины корпуса;

· боевое отделение по левому борту середины корпуса и в башне;

· кормовое отделение, где располагались топливные баки и радиатор двигателя.

Эта компоновочная схема определяла в целом набор преимуществ и недостатков танка в рамках машин своего класса. В частности, переднее расположение трансмиссионного отделения, то есть ведущих колёс, приводило к повышенной их уязвимости, так как именно передняя оконечность танка в наибольшей степени подвержена вражескому обстрелу. С другой стороны, в отличие от советских средних и тяжёлых танков, у Т-60 топливные баки находились вне боевого отделения в изолированном броневой переборкой отсеке, что повышало выживаемость экипажа при поражении танка. К другим преимуществам выбранной для Т-60 компоновки можно отнести небольшую высоту и общую массу танка по сравнению с другими машинами иных компоновочных схем. Как следствие, возрастали динамические характеристики танка, и для него не требовался мощный специализированный двигатель. Экипаж танка состоял из двух человек – механика-водителя и командира машины.

Броневой корпус танка конструкции инженера А. В. Богачева сваривался из катаных броневых плит толщиной от 10 до 35 мм. Машины позднего выпуска защищались более толстой бронёй по сравнению с ранними серийными образцами Т-60. Броневая защита дифференцированная, противопульная. Лобовые и кормовые бронеплиты имели рациональные углы наклона, борта вертикальные. Ряд бронеплит корпуса (надмоторный, подбашенный и кормовой листы) выполнялся съёмным для удобства обслуживания и замены различных узлов и агрегатов танка. Механик-водитель располагался по центру в передней части бронекорпуса танка. Для повышения удобства его работы на лобовой части корпуса устанавливалась бронерубка с откидным щитком. В боевой обстановке щиток опускался, а механик-водитель вёл наблюдение через смотровой прибор в этом щитке, который также защищался броневой заслонкой. На крыше рубки располагался откидной люк для посадки-высадки механика-водителя. Корпус также имел днищевой люк для аварийного покидания экипажем танка и ряд воздухопритоков, люков, лючков и технологических отверстий для вентиляции обитаемых помещений танка, слива топлива и масла, доступа к горловинам топливных баков, другим узлам и агрегатам машины. Ряд этих отверстий защищался броневыми крышками, заслонками и кожухами. Для обеспечения водонепроницаемости корпуса лючки устанавливались на резиновые прокладки, а отверстия под болтовые соединения деталей с корпусом уплотнялись паклей.

Коническая восьмигранная сварная башня конструкции инженера Ю. П. Юдовича имела борта толщиной 25 мм, которые располагались под углом 25° к вертикали для повышения стойкости. У поздних машин толщину передних скуловых листов башни увеличили до 35 мм. Лобовая часть башни имела нишу прямоугольного сечения для установки вооружения и защищающей его бронемаски. Ось вращения башни не совпадала с плоскостью продольной симметрии машины вследствие установки мотора по правому борту танка и была смещена от этой плоскости влево на 285 мм. Конструктору удалось добиться весьма небольшой общей высоты башни – всего 375 мм. Также для Т-60 планировался выпуск круглых конических башен, причём не только сварной конструкции, но дополнительно литых и штампованных. Однако эти планы не были реализованы на практике, единственным выпускавшимся вариантом была сварная восьмигранная башня. В первых образцах для посадки-высадки командира машины на крышке башни располагался восьмигранный откидной люк, позже были заменены на полукруглые . В свою очередь, в люке был небольшой лючок для флажковой внешней сигнализации. Башня устанавливалась на шариковой опоре и фиксировалась захватами во избежание сваливания при сильном крене или опрокидывании танка.

Основным вооружением Т-60 являлась нарезная автоматическая пушка ТНШ (ТНШ-1) калибра 20 мм. Орудие монтировалось на цапфах в башне, помимо маски его ствол дополнительно защищался броневым кожухом. Пушка ТНШ имела длину ствола 82,4 калибра, высота линии огня составляла 1480 мм, максимальная дальность стрельбы прямой наводкой достигала 2 км. С орудием был спарен 7,62-мм пулемёт ДТ, расположенный в единой установке с пушкой ТНШ. Для удобства использования спаренной установки пушка смещалась вправо от плоскости симметрии башни, пулемёт располагался слева. Спаренная установка имела вертикальные углы наводки от −7° до +25° и круговой сектор обстрела по горизонтали. Горизонтальный привод наведения шестерёнчатого типа башни располагался справа от спаренной установки, для быстрого поворота башни силами командира танка он мог быть отключён. Вертикальный механизм наведения винтового типа располагался слева от спаренной установки. Эти механизмы и приводы спусков пушки и пулемёта были заимствованы из конструкции более раннего серийного лёгкого танка Т-40. Пулемёт ДТ мог легко сниматься со спаренной установки и использоваться вне танка. В принципе то же самое можно было сделать и с пушкой ТНШ, только лёгкостью и быстротой исполнения эта операция уже не отличалась.

Боекомплект орудия составлял 750 выстрелов унитарного заряжания. Для автоматического питания пушки снаряды размещались в ленту с 58 выстрелами и 58 разъёмными звеньями. Эта лента укладывалась в коробку, которая устанавливалась на кронштейне под пушкой. Ещё 12 коробок находились на стеллажах внутри боевого отделения танка. При ведении огня стреляные гильзы выбрасывались наружу из танка, а отработанные звенья ленты по направляющей опускались на днище танка. По выходе из канала ствола при стрельбе снаряд имел скорость 815 м/с. В состав боекомплекта входили:

· унитарный выстрел с бронебойно-зажигательным снарядом (БЗТ-20);

· унитарный выстрел с подкалиберным бронебойно-зажигательным снарядом (сердечник из карбида вольфрама) – с 1942 года;

· унитарный выстрел с осколочно-трассирующим снарядом и взрывателем мгновенного действия (ОТ-20);

· унитарный выстрел с осколочно-зажигательным снарядом и взрывателем мгновенного действия (ОЗ-20).

О пробиваемости пушки ТНШ имеются противоречивые данные. По одним, бронебойно-зажигательный снаряд с сердечником из карбида вольфрама по нормали пробивал на расстоянии 500 м бронеплиту толщиной 35 мм. По другим, на дистанции 100 м снаряд БЗТ-20 пробивал под углом 30 градусов 18-мм бронеплиту, причём это было начальное, а не гарантированное пробитие. Также отмечается очень невысокое заброневое действие малокалиберных бронебойных снарядов – чаще всего немецкий танк или БТР, поражённый очередью из ТНШ, не выводился из строя. Кроме того, существуют сомнения в снабжении боекомплектом танков Т-60 подкалиберными бронебойно-зажигательными снарядами.

Небольшая мощь осколочных снарядов в некоторой степени компенсировалась автоматическим огнём пушки, позволяющим дать по цели несколько выстрелов за время, требуемое для перезаряжания иного орудия неавтоматического типа.

Спаренный пулемёт ДТ имел боекомплект в 945 патронов (15 дисков).

Т-60 оснащался четырёхтактным рядным шестицилиндровым карбюраторным двигателем жидкостного охлаждения ГАЗ-202. ГАЗ-202 был дефорсированной до 70 л. с. (51,5 кВт) танковой версией автомобильного двигателя ГАЗ-11 мощностью 85 л. с. Уменьшение мощности преследовало цель увеличения надёжности работы и повышения ресурса мотора. Двигатель в ряде случаев оснащался регуляторами числа оборотов; в этом случае штатный карбюратор МКЗ-6Г заменялся карбюратором М-1. В связи с нехваткой штатных двигателей ГАЗ-202 (проблемы кооперации между смежниками, отсутствие нужных материалов, бомбовые удары по цехам ГАЗа) некоторые Т-60 оснащались другими моделями двигателей производства ГАЗ (например, ГАЗ-М-1) или «Форд» мощностью 65 или 90 л. с. (48 или 66 кВт). Некоторые источники утверждают об установке в Т-60 маломощных двигателей ГАЗ-АА или ГАЗ-ММ мощностью 40 или 50 л. с. Этот аспект составляет пока неясное место в истории Т-60; по результатам обсуждения на Военно-историческом форуме было найдено упоминание о трёх Т-60 с двигателями мощностью 40 л. с., поставленных в одну из учебных частей. Однако ввиду того, что, по мемуарам Н. А. Астрова, в 1941-1942 гг. «ставили что было, если не было положенного по штату», и такого рода подстановки не до конца отражены в документах (хотя это как минимум должно было фиксироваться военной приёмкой), вопрос о числе таких Т-60 остаётся открытым. Пуск двигателя производился в основном вручную, с помощью заводной рукоятки. Использование стартера СЛ-40 мощностью 0,8 л. с. (0,6 кВт) дозволялось только в бою и для заранее прогретого двигателя.

Для последней цели впервые для советских серийных танков Т-60 оснащался предпусковым подогревателем двигателя для его эксплуатации в зимних условиях. Этот узел был разработан И. Г. Альперовичем и Б. Я. Гинзбургом. Между бортом танка и двигателем устанавливался цилиндрический котёл, за счёт термосифонной циркуляции антифриза в котором осуществлялся подогрев. Котёл разогревался наружной бензиновой паяльной лампой. После прохождения котла тёплый воздух подавался на обдув картера двигателя.

Два топливных бака объёмом 320 л располагались в кормовом отделении. Запаса топлива хватало на 450 км хода по шоссе, поздние танки с усиленным бронированием имели несколько меньший запас хода – 410 км.

Официально танк Т-60 не имел модификаций, однако выпущенные машины можно разделить на несколько вариантов, которые весьма заметно отличались по своим тактико-техническим характеристикам вследствие варьирующейся общей массы танка, которая сказывалась на прочих показателях (удельные мощность и давление на грунт, запас хода и т. п.):

· Т-60 ранних серий с максимальной толщиной лобовой брони 25 мм, ленивец не идентичен опорным каткам, броня катаная цементированная.

· Т-60 основного выпуска с максимальной толщиной лобовой брони 35 мм, ленивец и опорные катки унифицированы, броня катаная гомогенная высокой твёрдости.

· Экранированные Т-60 с массой до 6,5 т.

Недостаточность вооружения танка Т-60 активно стимулировала работы по его перевооружению на более мощную артсистему. Также рассматривался вариант танка, более подходящий под узлы и агрегаты производства завода ЗИС вместо аналогов производства ГАЗ. Было испытано несколько опытных вариантов Т-60:

· Т-60-1 был разработан осенью 1942 года в конструкторском бюро Московского автозавода имени Сталина под руководством Б. М. Фиттермана и А. М. Авенариуса. Эта машина полностью повторяла компоновочную схему Т-60, но была больше по габаритам из-за установки более мощного (88 л. с. / 65 кВт), тяжёлого и громоздкого автобусного двигателя ЗИС-16. По вооружению Т-60-1 был аналогичен Т-60, но более мощная силовая установка позволила усилить бронирование. На вооружение и в серийное производство Т-60-1 не принимался.

· Т-60 с 37-мм пушкой ЗИС-19 был разработан в конструкторском бюро завода № 37 в начале 1942 года. Пушка ЗИС-19 была создана в марте под руководством В. Г. Грабина на заводе № 92 в Горьком. Новую артсистему смонтировали на шасси Т-60 в новой башне улучшенной формы с командирской башенкой. 37-мм пушка ЗИС-19 имела баллистику 37-мм автоматической зенитной пушки обр. 1939 г. (61-К) и по своей бронепробиваемости не уступала 45-мм танковой пушке 20-К. Также она была более простой по конструкции и более технологичной в производстве, чем 45-мм пушка 20-К. Однако установка более тяжёлой башни с новым орудием ухудшила запас хода танка до 390 км и, что было более существенно, 37-мм пушка ЗИС-19 быстро теряла свои качества из-за сильного разгара ствола. К этому добавились проблемы со снятием с производства выстрелов для 37-мм противотанковой пушки обр. 1930 г. (1-К) и нехватка выстрелов для зенитки 61-К. В результате танк Т-60 с 37-мм пушкой на вооружение РККА и в серийное производство не принимался.

· Т-60-2 был разработан весной 1942 года в конструкторском бюро завода № 37 под руководством Н. А. Попова. На стандартное шасси танка Т-60 установили новую башню с 45-мм пушкой ЗИС-19БМ конструкции В. Г. Грабина производства завода № 92. Новое орудие показало неплохие результаты по бронебойному действию и скорострельности, но из-за возросшей массы танка запас хода снизился до 330 км. В связи с принятием на вооружение лёгкого танка Т-70 работы по Т-60-2 были прекращены.

· Т-60-З был разработан во второй половине 1942 года в конструкторском бюро завода № 37 под руководством Н. А. Попова. На стандартное шасси танка Т-60 установили модифицированную штатную башню с двумя крупнокалиберными пулемётами ДШК без крыши. Пулемёты имели большой угол возвышения и оснащались зенитным коллиматорным прицелом, что позволяло использовать танк для защиты частей на марше и в бою от атак с воздуха. Однако из-за неправильной установки зенитного прицела и крайне низкой эргономичности боевого места стрелка танк Т-60-З даже не был допущен к испытаниям.

Также рассматривалась возможность замены на серийных Т-60 20-мм пушки ТНШ-1 на её усовершенствованный вариант ТНШ-2 того же калибра. Последняя оказалась ненадёжной и на вооружение не принималась.
